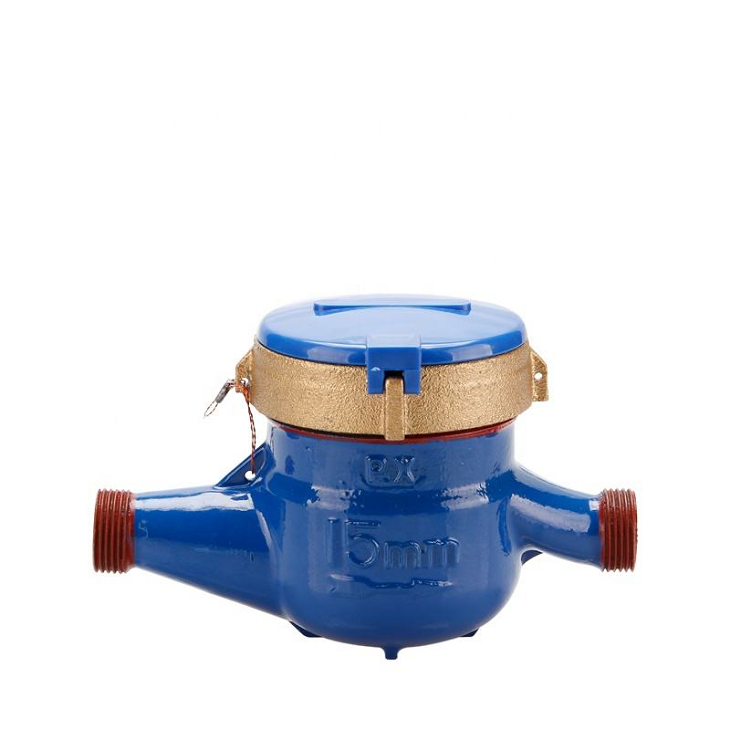

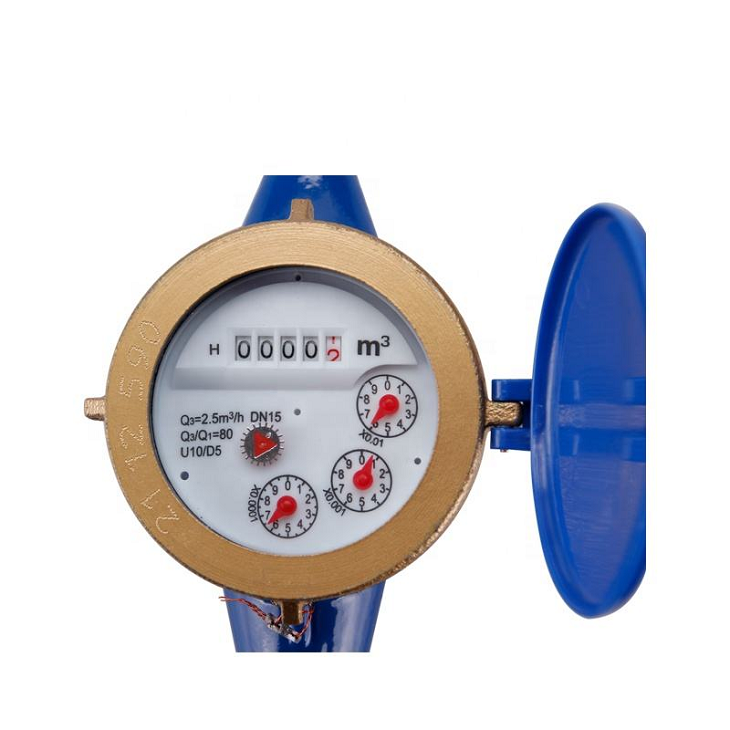

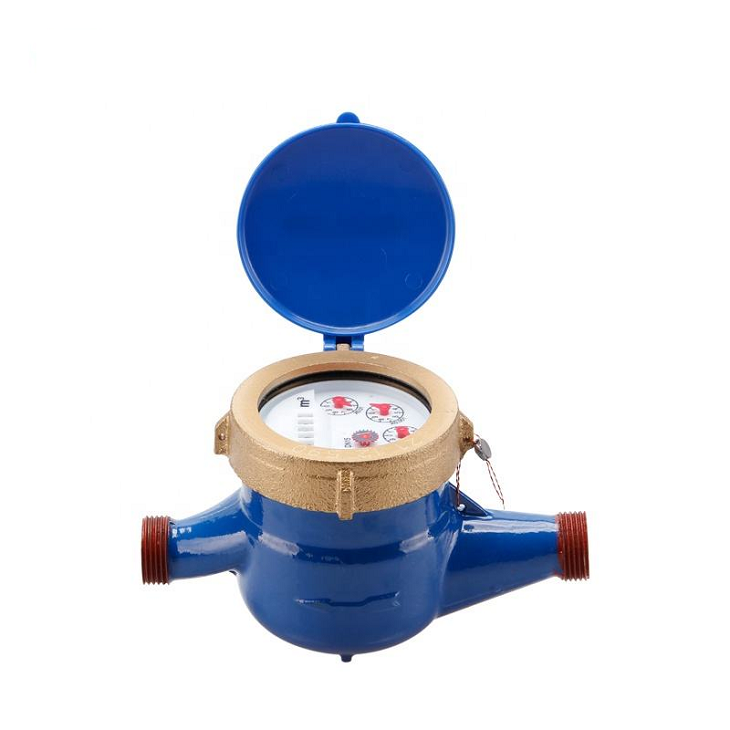

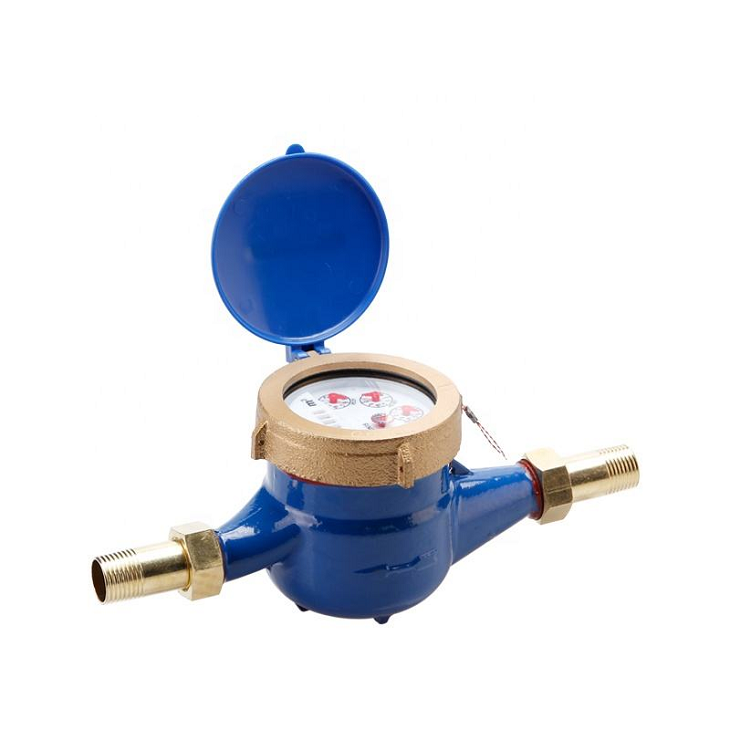

Tongtuo představuje svůj LXS - E Series Multi Jet Water Meter, dostupný v konfiguracích mosazné skořepiny nebo železné skořápky napříč velikostmi DN15 až DN50. Tento robustní mechanický měřič vody kombinuje osvědčené multi - Jet Technology se spolehlivou mokrou - typu operace, což poskytuje výjimečnou přesnost měření pro vodní nástroje a průmyslové uživatele.
Klíčové technické funkce:
Pokročilá technologie více tryskové vody
Radiální vstupní trysky udržují ± 2% přesnost ve všech průtokových rozsazích (0,03-15 m³/h), což zajišťuje přesné měření ve scénářích nízké i vysoké spotřeby
01
Možnosti materiálu s dvojitým skořápkou
Zvolte mezi korozí - Odolná mosazná shell (mosaz mosaz {}} -
02
Mechanismus kola otočného kola mokrého typu
Direct - Drift Rotary Vane Design kola poskytuje stabilní měření bez přechodné konverze, vhodné pro dlouhou dobu -
03
Vysoká - Tlaková odolnost
Hodnoceno za 1,6MPA provozní tlak (PN16), odolává vodnímu kladivu a tlakovým přepětím v městských potrubích
04
Rozsah rozšířené velikosti
Komplexní pokrytí zDN15 až DN50(½ "až 2"), aby vyhovovaly různým požadavkům na potrubí
05
Technické specifikace
|
Parametr |
Specifikace |
|
Modelové řady |
LXS-15E na LXS-50E |
|
Typ |
Více proudový měřič mokrého typu |
|
Shell materiál |
Mosazná skořápka nebo železná skořápka |
|
Třída přesnosti |
Třída B (ISO 4064) |
|
Typy připojení |
Závitem (bsp/t) |
|
Rozsah velikosti |
DN15-DN50 (½ "až 2") |
|
Hodnocení tlaku |
1.6MPA (PN16) |
|
Teplotní rozsah |
Studená voda: menší nebo rovna 40 stupňů; Horká voda: Méně nebo rovná 90 ° |
Hlavní technické údaje
|
Velikost |
Třída |
Qmax |
QN |
Qt |
Qmin |
Min. Čtení |
Max. Čtení |
|
DN (mm) |
m³/h |
L/h |
m³ |
||||
|
15 |
B |
3.125 |
2.5 |
0.05 |
30 |
0.0001 |
99999.9999 |
|
20 |
B |
5 |
4 |
0.08 |
50 |
0.0001 |
99999.9999 |
|
25 |
B |
7.875 |
6.3 |
0.126 |
70 |
0.0001 |
99999.9999 |
|
32 |
B |
12.5 |
10 |
0.2 |
120 |
0.0001 |
99999.9999 |
|
40 |
B |
20 |
16 |
0.12 |
200 |
0.001 |
99999.9999 |
|
50 |
B |
31.25 |
25 |
3.15 |
500 |
0.001 |
99999.9999 |
Křivka chyby
V nízké zóně je ± 5 ％ od QMIN do Qt (ne)
Ve vysoké zóně je ± 2 ％ od přechodného toku (QT) k maximálnímu nízkému (qmax)
Diamenze a hmotnost
|
Typ |
Velikost |
Délka |
Výška |
Šířka |
Spojující vlákno |
Hmotnost |
|
palec |
L |
H |
W |
D |
kg |
|
|
LXS-15E |
1/2″ |
165 |
114 |
98 |
G 3/4B |
1.2 |
|
LXS-20E |
3/4″ |
195 |
114 |
98 |
G 1B |
1.6 |
|
LXS-25E |
1" |
225 |
114 |
103 |
G 1 1/4B |
2.6 |
|
LXS-32E |
1 1/4" |
230 |
114 |
103 |
G 1 1/2B |
3.2 |
|
LXS-40E |
1 1/2" |
245 |
114 |
125 |
G 2 |
4.5 |
|
LXS-50E |
2" |
300 |
155 |
135 |
G 2 1/2 |
7 |
Průvodce výběrem materiálu
Mosazná možnost: Vynikající odolnost proti korozi, ideální pro obytné a komerční budovy
Možnost železné skořápky: Vyšší mechanická pevnost, vhodná pro průmyslové a městské podzemní instalace
Proč si vybrat tento mechanický měřič vody?
Tento mokrý typ více proudového vodního měřiče představuje optimální kombinaci tradiční spolehlivosti a moderního výkonu. Mechanismus měřicího metru kola rotační lopatky zajišťuje stabilitu měření, zatímco konstrukce mokrého typu poskytuje vynikající hodnotu za peníze. K dispozici s mosaznou skořápkou nebo železnou skořápkou, splňuje různé požadavky na aplikaci od čisté vody po mírně agresivní podmínky vody.
Aplikace
• Městské distribuční sítě
• Měření průmyslového procesu vody
• Odeslání obytných bytů
• Systémy zemědělských zavlažování
• Monitorování systému požární ochrany
